Аппаратно-программный мобильный диагностический комплекс для экспериментального определения основных динамических характеристик строительных конструкций «Стрела-П» ТУ 4254-001-251001-2009.
Предназначен для экспериментального определения динамических параметров зданий и сооружений и оценки их технического состояния и остаточного ресурса
АПМДК «Стрела-П» обеспечивает требуемую точность при экспериментальном определении динамических параметров зданий и сооружений, характеризующих их упругие свойства, которые проявляются при динамических нагрузках (периоды и декременты собственных колебаний, передаточные функции, выражающие связь между различными элементами строительных конструкцией, между объектом и грунтовым основанием и др.) Эти параметры регламентированы межгосударственным стандартом ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
АПМДК «Стрела-П» ТУ 4254-001-251001-2009 сертифицирован в системе сертификации аварийно-спасательных средств МЧС России (сертификат соответствия № РОСС RU.03 ЭЧ 01.Н 0436 № 01082).
АПМДК «Стрела-П» позволяет измерять вибрацию в частотном диапазоне от 0,1 до 200 Гц, измерять собственные частоты и логарифмические декременты колебаний зданий, сооружений и элементов конструкций, получать кривые распределения амплитуд основных форм колебаний во времени и пространстве.
С помощью программного пакета комплекса «CentBox» осуществляется управление 15-канальным сбором данных, их автоматизированная обработка, анализ и хранение. Визуализация процесса сбора данных происходит в режиме реального времени, для обработки и анализа данных используются современные алгоритмы цифровой обработки сигналов во временной и частотной областях.
Основные технические характеристики комплекса «Стрела-П»:
- максимальное количество активных каналов — 15;
- максимальное количество подключаемых измерительных модулей — 5;
- количество компонент (измерительных осей) в каждом измерительном модуле — 3 (X, Y, Z);
- диапазон рабочих частот — от 0,1 до 200 Гц;
- максимальная продолжительность ввода данных — 600 с;
- допустимая продолжительность ввода данных — 10; 20; 30; 60; 120; 180; 240; 300; 600 с;
- коэффициент преобразования измерительного модуля — 1±0,1 В/м/с2;
- неравномерность амплитудно-частотной характеристики измерительного модуля относительно значения на частоте 20 Гц — минус 3 дБ;
- эффективное значение собственных шумов в диапазоне частот от 0,2 до 400 Гц — не более 2×10-5 м/с2;
- максимальная частота дискретизации — 3200 Гц;
- допустимая частота дискретизации — 800; 1600; 3200 Гц;
- разрядность числовых значений отсчетов — 14 бит;
- допустимые значения динамического диапазона (±0,15; ±0,62; ±2,5; и ±10 В) соответствуют параметрам базового модуля;
- длина соединительного кабеля от измерительного модуля до УСОИ — 100 м. При необходимости кабели могут соединяться последовательно, обеспечивая увеличение длины соединительной линии до 300 м

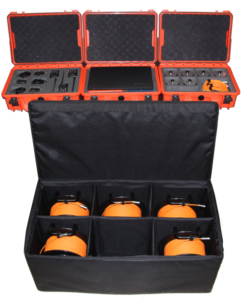

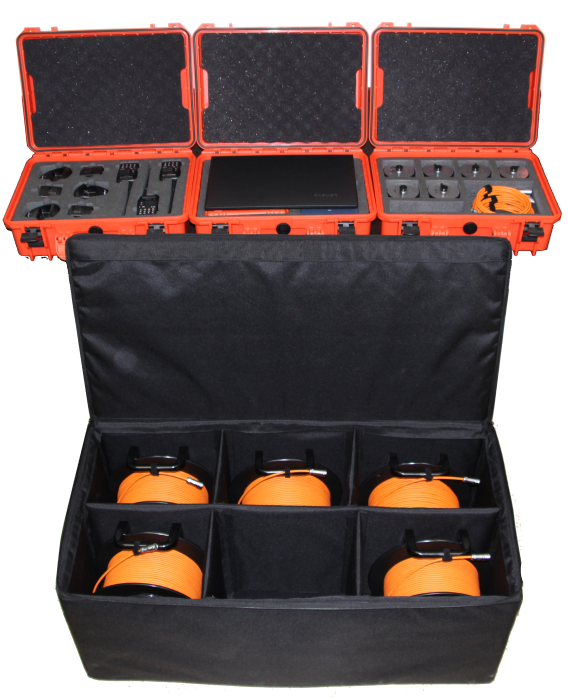

Типовой комплект поставки Мобильного диагностического комплекса «Стрела-П»:
Компоненты:
- Измерительный модуль с магнитной платформой и тремя установочными ножками (6 шт.)

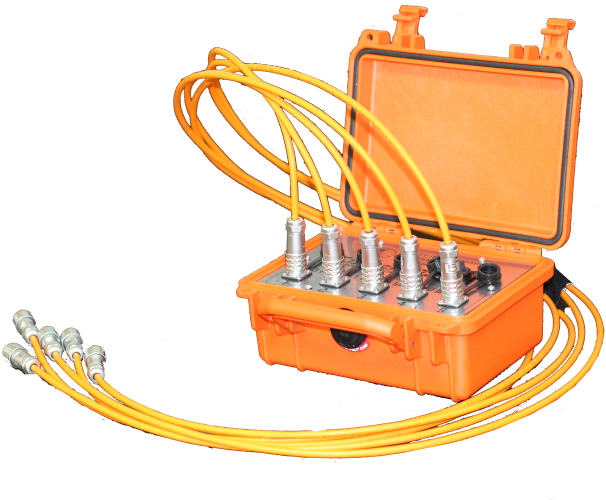

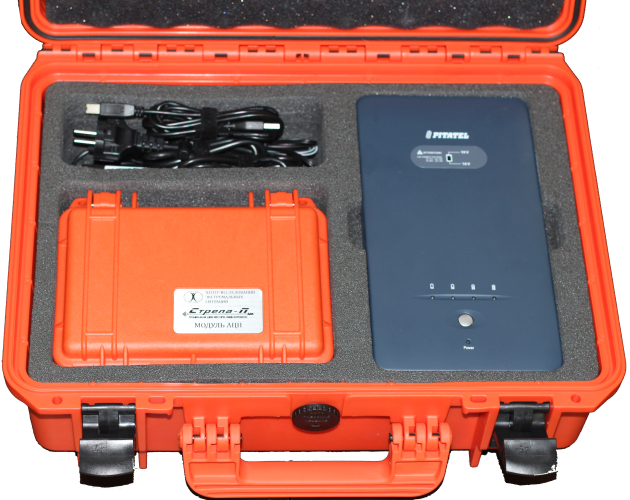

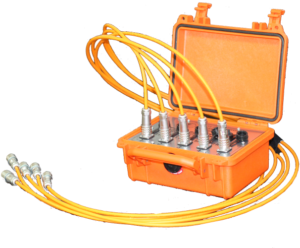

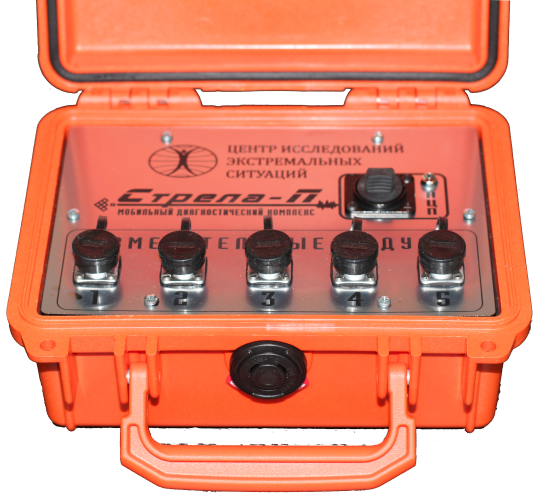

- Базовый модуль с 5 разъемами в герметичном кейсе

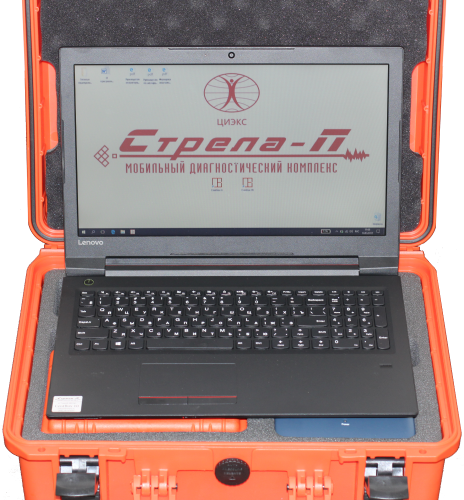

- Компьютер комплекса
- Аккумуляторный блок

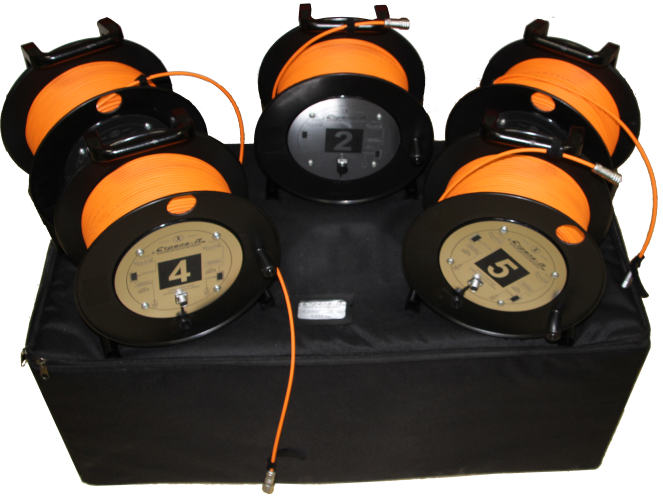

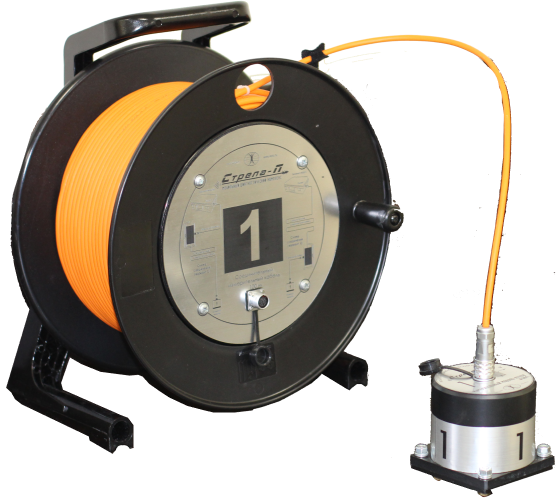

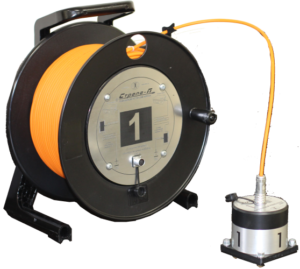

- Соединительный измерительный кабель 100 м
на катушке (5 шт.) - Переходной
кабель 2м (5 шт.) - Кабель
USB
Программное обеспечение:
- «CentBox». Версия 11
(Установлено на компьютере)
Упаковка и укладка:

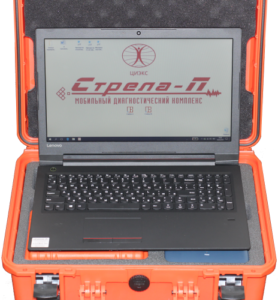

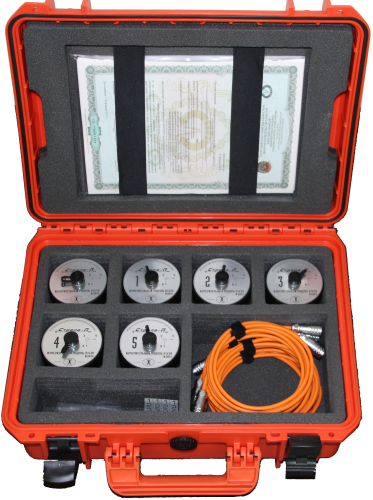

- Кейс ударопрочный (2 шт.)

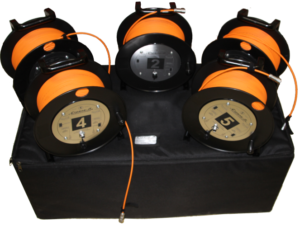

- Сумка для катушек
Документация:
- Формуляр
- Руководство пользователя «CentBox»
- Руководство по эксплуатации
