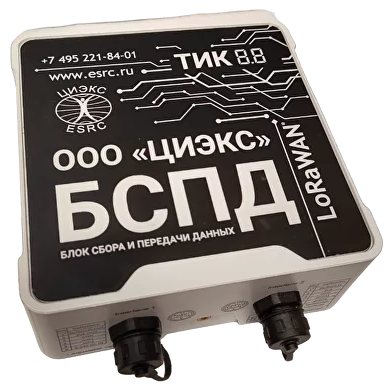

Блок сбора и передачи данных на основе автономного контроллера LoRaWAN класса А
Предназначен для выполнения периодических (по заданному расписанию) измерений, сбора информации с измерительных приборов по беспроводному каналу связи стандарта LoRaWAN на базовую станцию для дальнейшей передачи по протоколу TCP/IP.
БСПД применяется при создании систем геотехнического мониторинга, мониторинга безопасности ГТС и систем IOT
Благодаря поддержке различных встроенных интерфейсов ввода-вывода позволяет решать большой класс задач:
- мониторинг расхода воды
- мониторинг уровня воды в емкостях и водоемах
- мониторинг положения электромагнитных клапанов
- контроль доступа в охранных системах
- мониторинг вибрационных и ударных воздействий на контролируемый объект
- мониторинг целостности емкостей в нефтегазовой отрасли
- контроль утечки и разрывы в трубопроводах
- широкий рабочий температурный диапазон: от -50°C до +60°C
- водонепроницаемый корпус, степень защиты IP67
- встроенный батарейный блок Li-SOCl2 общей емкостью 27000 мАч
- совместимость со стандартными шлюзами и сетевыми серверами LoRaWAN, в том числе с устройствами производства ООО «ВЕГА-Абсолют»
Работоспособность БСПД при любых погодных условиях за счет исполнения в герметичном корпусе с кабельными вводами. Эксплуатация в суровых условиях (до — 50°C) достигается благодаря специальной конструкции защищенного контейнера размещаемого в полевых условиях. Батарейный блок БСПД при периодичности измерений 1 раз в сутки обеспечивает автономную работу устройства в течение более 5 лет.
Передача информации в сеть LoRaWAN производится на частотах безлицензионного диапазона863-870 МГЦ.
Использование нескольких БСПД совместно с базовой станцией позволяет выполнять построение безопасных, отказоустойчивых энергоэффективных сетей дальнего радиуса действия (15 км) для сбора и передачи мониторинговых данных со следующими отличительными особенностями:
- каждый блок имеет идентификатор DevEUI, что позволяет однозначно идентифицировать и регистрировать его в сети, передача информации происходит адресно
- наличие различных встроенных интерфейсов ввода-вывода: аналогового (токовая петля), цифрового, последовательного порта, что облегчает процесс развертывания сети LoRaWAN
- одновременная работа с несколькими устройствами посредством подключения через порт RS485
- преобразование данных через протокол Modbus RTU Master
- дальность передачи данных до 15 км при прямой видимости
- передача диагностической информации об остаточном ресурсе батарейного блока, температуры устройства
Работа со множеством различных датчиков:
- температуры
- углов наклона
- давления
- вредных веществ
- газов
- дыма и др.
Беспроводной канал:
- Технология — LoRaWAN
- Частота — RU864
- Мощность сигнала передатчика — 16дБм (868МГц)
- Чувствительность — -137дБм при 300 бит/с
- Рабочие режимы — OTAA/ABP Класс A
- Тип интерфейса разъемов — M12
Последовательный порт:
- Порты — RS485
- Скорость передачи — 1200-115200 бит/с
- Протокол — Modbus RTU Master (RS485)
Выходная мощность питания для внешних устройств:
- Порты — 2 ×3.3 В, Макс.100мА или 2×5/9/12 В, Макс.100мА (Переключаемый)
